２．４． ハードディスク
パソコンの外部記憶媒体の中でも主要な位置を
占めるのがハードディスクです。
１）サイズ
一般的に、
・３．５インチ-- デスクトップパソコン
・２．５インチ／１．８インチ--
ノートパソコン、外付け（ＵＳＢ接続）ＨＤＤ。

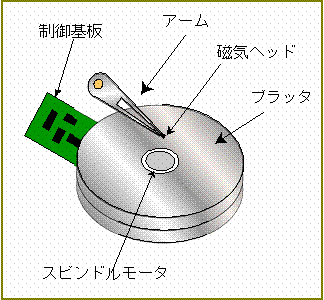

２）構成
ハードディスクドライブ（ＨＤＤ）は、密閉された
ケース内にプラッタ、磁気ヘッド、アーム等の
機構が収納され、ケース外側（下側）に制御
基板が取り付けられています。
①プラッタ（磁気ディスク）
磁性体を蒸着した金属の円板で、磁性体の特性を利用してデータを記録します。
複数のプラッタが１台のスピンドルモータに取り付けられ回転します。
プラッタは裏・表の両面を使用します。
②磁気ヘッド
アームの先端に取り付けられプラッタ表面の磁性体への書き込み、読み出しを
行います。
ヘッド位置の位置決めは、アームを制御するアクチュエータと呼ばれる部品
によって行われます。
磁気ヘッドの数はプラッタ枚数×２（裏・表）となります。
③制御基板
モーター、アーム位置決め、読み取り等の機構の制御、外部とのインターフェース
の他に、ＨＤＤ用のキャッシュメモリが搭載され、データＲ／Ｗの高速化をはかって
います。デスクトップパソコンで一般的に使用されているインターフェースは、ＩＤＥ
（ＡＴＡ規格）が殆どです。
③スピンドルモータ
プラッタを高速回転させます。原理的にはこの回転速度が速いほどハードディスク
のアクセス時間が早いことになります。
実際には、外部インターフェースの処理速度、キャッシュメモリ性能、ヘッドシーク
タイム等の複合で性能がきまります。
４）衝撃への留意
①ハードディスクが停止状態の時、ヘッダはプラッタの記憶面を傷付けない様、
待避所（の様な位置）にありますが、読み書き中は記憶面上にあります。
ハードディスク作動中に衝撃が加わると、ヘッダは記憶面にこすり傷を付け、
結果として、傷領域のデータは失われます。
②ハードディスクに横方向の衝撃が加わると、プラッタと回転軸との軸ズレが生じ
ます。この軸ズレが原因でセクタエラー（記憶場所のｒ／ｗエラー）が増長して
いき、やがてハードディスクが使用不能状態になります。
③特にハードディスクの増設等でハードディスク本体に触れる時には、”卵”を扱
う時の様な慎重さが必要です。
５）熱に対する留意点
ハードディスクには、下記の様な温度に影響される部品が使われています。
・基板（ハーディスクのコントロールとキャッシュメモリ）
・プラッタ（円板）、モーターの潤滑剤の劣化
・各部品の高温による変形
また、ハードディスクの温度が上昇すると、プラッタが変形（熱膨張など）し、
ヘッダと接触し、データが失われる事があります。
