| 磁力線(磁束） | 磁力線の性質 ・N極から出てS極に向かう ・最短距離を結ぼうとするが、隣の磁力線と反発する。 ・磁力線は交差しない。 |
 |
|||
| クーロンの法則 | ・荷電粒子間に働く力は２つの粒子の電荷の積に比例し、距離の二乗に反比例する。 ・同極間では反発力となり、異極間では吸引力となる。 |
|
|||
|
|||||
| 右ねじの法則 | ・導体に電流を流すと、導体の周辺に磁力線ができる。 ・磁力線の向きは右ねじの向きとなる。 （アンペアの右ねじの法則） |
|
|||
| 磁界の強さ H[A/m] |
・磁界の強さ Ｈ=6.33×10-4×（ｍ[Wb]／ｒ2[m]） （ｍ１＝１[Wb]のとき） ・磁極に働く力 F＝ｍ１H |
 |
|||
| ビオサバールの法則 | ・ビオ・サバールの法則  ・円形コイルの中心に生じる磁界 H[A/m]=NI／２ｒ （Ｉ：電流、Ｎ：巻き数、ｒ：半径） |
|
|||
| 環状コイル | ・環状コイルの内部の磁界 H[A/m]＝NI／２πｒ （I:電流、N:巻き数、ｒ：環状コイルの半径） |
 |
|||
| 起磁力 | ・起磁力 Fm[A]＝NI （N：巻き数、I:電流） |
 |
|||||||||||||
| 磁束 | ①ある面積に存在する磁束線（垂直成分）の総数 磁束Φ＝磁束密度Ｂ×面積Ｓ （磁束の貫通面Ｓは磁束線と直角であること） ②物質の透磁率μと磁力線の本数Nの積 Φ＝μN |
 |
|||||||||||||
| 磁気抵抗 | ・磁気抵抗 Rm[H-1]＝Fn／Φ＝NI／Φ （Φ：磁束） Rm＝L／μS （L:磁路の長さ、μ：透磁率、S：断面積） |
 |
|||||||||||||
| 磁気回路のオームの法則 | 環状コイルに電流を流した時の磁気抵抗、起磁力、磁束の関係はオームの法則に似ている。 Ｒｍ＝ＮＩ／Φ ［A/Wb］ Rm:磁気抵抗 NI:起磁力 Φ：磁束 |
||||||||||||||
| 透磁率 | ・磁界の強さＨと磁束密度Ｂの関係における比例j定数（μ） （磁気を通す比率） Ｂ＝μＨ ・真空中の透磁率を特にμ0で表す。 |
||||||||||||||
| 比透磁率 | ある物質の透磁率μと、真空の透磁率μ0 の比 比透磁率μr＝μ／μ0 μ0＝４π×１０-7[H/m] |
|
|||||||||||||
| フレミングの左手の法則 | 左手の親指、人差し指、中指を、各々直角（90°）の角度で開いた時、 ・左手中指・・・・電流の向き ・人差し指・・・・磁界の向き ・親指 ・・・・力の向き で表すことができる。 |
 |
|||||||||||||
| 電磁力 | 直線導体 | 調整中 | |||||||||||||
| 方形コイル | 調整中 | ||||||||||||||
| 平行線導体 | 調整中 | ||||||||||||||
| 磁化曲線 （ヒステリシス曲線） |
||
| エアギャップ | ||
| 磁気シールド |
| 電磁誘導 | コイルに磁石を急接近（或いは遠ざける）させる（磁力線がコイルを貫通）時、コイルに起電力が生じる。 これを電磁誘導という。 |
|
| ファラデーの法則 | 電磁誘導によってコイルに発生する起電力の大きさは、そのコイルを貫く磁束の時間的変化に比例する。 | |
| フレミングの右手の法則 | 右手の親指、人差し指、中指を、各々直角（90°）の角度で開いた時、 ・右手中指・・・・起電力の向き ・人差し指・・・・磁界の向き ・親指 ・・・・運動の方向 で表すことができる。 |
 |

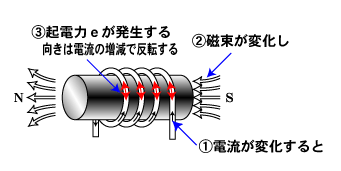

| インダクタンス | ・自己インダクタンスL コイル電流に変化が生じるとき、コイルを貫通する磁束の変化により、コイル自身に（磁束の変化を妨げる向きに）起電力が生じる。（自己誘導） その時の比例常数を自己インダクタンスという 起電力 ｅ＝Ｌ（ΔＩ／Δｔ） 自己インダクタンスＬ［Ｈ］＝ＮΦ／Ｉ （ｅ＝Ｌ（ΔＩ／Δｔ）＝－Ｎ（ΔΦ／Δｔ）（ファラデーの法則による） |
 |
| ・環状コイルのインダクタンス | ||

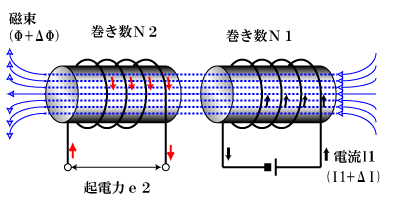

| ・相互インダクタンス 一方のコイルに流れる電流Ｉ１が変化すると、磁束Φが変化し、同磁束が貫通する他方のコイルに起電力ｅ２が生じる。（相互誘導） その時の比例常数を相互インダクタンスという。 起電力ｅ２＝ーＭ（ΔＩ１／Δｔ） 相互インダクタンスＭ［Ｈ］＝Ｎ２Φ／Ｉ１ |
 |
|
| ファラデーの法則 | 電磁誘導でコイルに発生する起電力の大きさは、コイルを貫通する磁束の時間的変化率（ΔΦ／Δｔ）に比例する | |
| レンツの法則 | 電磁誘導で発生する誘導起電力の向きは、元の磁束の変化（増減）を妨げる向きとなる （元の磁束が増加すると、減じる向きの磁束が生じ、減じると、増加する向きの磁束が生じる） |
|
