4.1.電子・静電気

       (ここで使用される図はイメージ図であり、実際の電子配列等を示すものではありません。)
電子 ・原子は、原子核と、原子核の周りを回る、−の電気量を持つ電子からなりたっている。
・原子核は、+の電気量を持つ陽子と中性子からなる。
・電子は外側に行くほど結合力(原子核と引き合う力)が弱まる。

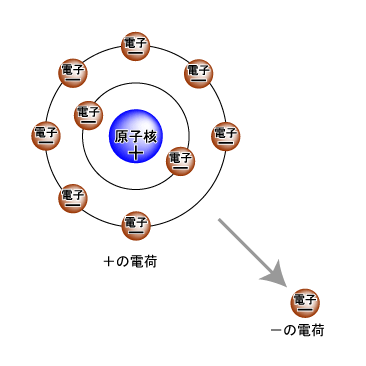

・(原子核の+の電気量と均衡した電子を持つ)原子から電子(の一部)が離れると、
 その原子は+の電荷となり、離れた電子は−の電荷となる。
自由電子 ・金属では外側の電子が離れ自由電子となり、原子は+電荷となる。
・自由電子が+電荷の原子間を移動する事で熱や電気を運ぶと考えられる。
 (金属は自由電子を持っているので電気を通しやすい)

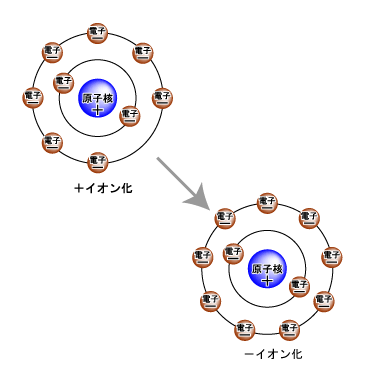

静電気 ・物体が電気を帯びる現象を帯電といい、物体に生じた電気を静電気という。静電気は電荷のやりとりによって起こる。
・−電子を失った原子が+イオンとなり、受け取った原子は−イオンとなる。
静電誘導 絶縁された金属などの導体に帯電した物質を近づけると、近づけた側に反対の電荷が現れる。
この現象を静電誘導という。
静電遮蔽 絶縁された導体を、(絶縁物を挟んで)接地した導体で囲むと、その外側から帯電された物質を近づけても、内側の絶縁された導体は影響をうけない。
また、内側導体の電荷の変化は外側の導体に吸収されるため、外部へ漏れにくい。

4.2.クーロンの法則

電荷 ・電荷には+の電荷と−の電荷がある。
・同極性の電荷は反発しあい、異極性の電荷は引き合う。
・電荷量はクーロン[C]で表される。
クーロンの法則 真空中に、電気量Q1,Q2を持つ2つの電荷がr[m]の距離をもって存在する時の静電力F[N]は
F[N]=Q1Q2/(4πε02
    =(9×109)×(Q1Q2/r2

電界の強さ 電界1Cの電荷を置いた時に同電荷に働く静電気の大きさ
F[N]=9×109×Q/r2


電荷Q[C]からr[m]離れた点の電界強さ
E[V/m]=9×109×Q/r2
静電力 平等電界中EにQの電荷を置いた場合の静電力F[N]
F[N]=Q[C]×E[V/m]
誘電率 ・真空中の誘電率
 ε0[F/m]=1/(4π×9×109)=8.854×10-12

比誘電率 ある物質の誘電率εと、真空中の誘電率ε0の比を比誘電率εrという。

εr=ε/ε0

・乾いた空気の比誘電率=1.000536(20℃)
・水の比誘電率=80.4(20℃)

4.3.コンデンサ

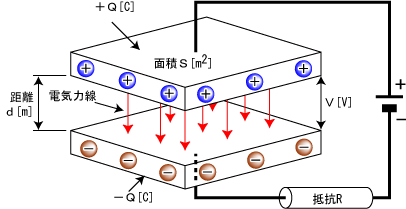

静電容量 真空中に2枚の同一面積の導体を離して置き、両者に+Q、ーQの電荷を加えると、両者間にQに比例して電位差Vが生じる。
この時の比例定数Cを静電容量という。(単位[F])

Q[C]=C[F]×V[V]

C[F]=(1/(4π×9×109))×S/d
   =8.854×10-12×S/d
     S:導体の面積[m2]、d:導体間の距離[m]
コンデンサの動作 ・2枚の導体の電位が、2枚の導体に印加される電位と等しくなるまで電流が流れるが、等しくなると電流は止まる。(直流は流れない)

・2枚の導体に印加される電気の極性が逆転すると、再び電流は流れる(変化を繰り返す交流は流れ続ける)

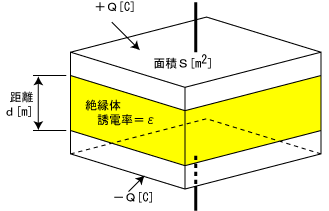

コンデンサの容量
(キャパシタンス)
コンデンサの容量は内部の絶縁体の誘導率にも左右される

C[F]=εS/d
または
C[F]=ε0(εr×S/d)

ε:絶縁体の誘導率[F/m]
εr:比誘導率
ε0:真空中の誘導率
C:キャパシタンスまたは静電容量
コンデンサに蓄えられるエネルギー
W[J]=(1/2)×VQ
    =(1/2)×CV
・・・・Q=CVを代入

=(1/2)×Q2C
・・・・V=Q/Cを代入

コンデンサの耐電圧 コンデンサに印加できる最大電圧を耐電圧といい、この値を超えるとコンデンサが破壊し、短絡状態となる可能性がある。

4.4.コンデンサの接続

コンデンサの並列接続 C1,C2,Cnにはそれぞれ等しい電圧”V”が印加される。
従って
Q1=C1×V、Q2=C2×V、Qn=Cn×V

合成の電荷Q=Q1+Q2+Q3
Q=(C1+C2+Cn)×V・・・・(上記式を代入)
Q=C×Vなので合成静電容量は、
C=C1+C2+Cn
となる。
コンデンサの直列接続 C1の電源側に+Q[C]の電荷がたまると、同様に反対側(C2に接続されている側)に−Q[C]の電荷が生じる。
C1の−Q[C]の電荷により、C2の”C1に接続されている側”に+Q[C]の電荷がたまる事になる。同様の事がCnでも起こり、結果として、C1,C2,Cnの電荷Q[C]は同じ値となる。
各々の電圧は、
V1=Q/C1、V2=Q/C2、Vn=Q/Cn
V=V1+V2+Vn
V=Q(1/C1+1/C2+1/Cn)・・・(上式を代入)
同式を”C=Q/V”に対応させると、
合成静電容量は、
C=1/(1/C1+1/C2+1/Cn)
となる。
コンデンサ接続
並列・直列の
組みあわせ

C=1/(1/C1+1/(C2+C3))
式を整理・変形させて
C=(C1×(C2+C3))/(C1+C2+C3)
